㈜서경 Feeder SystemBowl Feeder
- 특징
- 기본적으로 Bowl Feeder의 직경이 130mm 소형에서부터 1200mm 대형 제품 등 다양한 기종이 시리즈화되어 있습니다.
- Bowl의 종류에는 제품에 따라 계단형, 원통형, 단종형, 접시형 등 다양한 형태로 제작되고 있습니다.

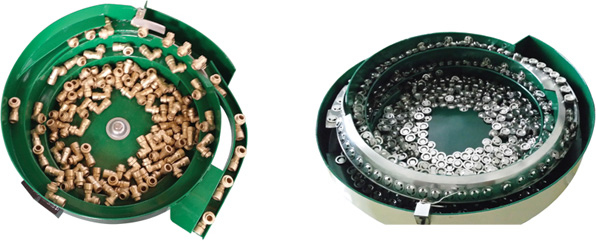

일반형 볼 피더

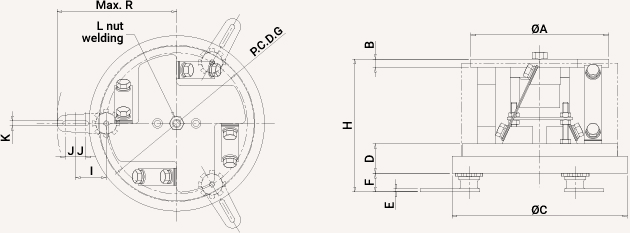

치수
| A | B | C | D | E | F | G | H | I | J | K | L | R | Fig. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKB - 0.5 | 140 | 9 | 175 | 33 | 3 | 18 | 150 | (135) | 25 | 7.5 | 7 | M8 | 115 | Ⅰ |
| SKB - 1 | 170 | 10 | 225 | 43 | 3 | 20 | 185 | (167) | 35 | 10 | 7 | M10 | 147.5 | Ⅱ |
| SKB - 2 | 200 | 12 | 255 | 43 | 4 | 27 | 205 | (193) | 44.5 | 15 | 7 | M12 | 174 | Ⅲ |
| SKB - 3 | 240 | 12 | 305 | 53 | 5 | 35 | 255 | (238) | 53.5 | 13 | 7 | M12 | 203.5 | Ⅳ |
| SKB - 4 | 270 | 12 | 335 | 53 | 5 | 35 | 275 | (238) | 53.5 | 13 | 7 | M12 | 213.5 | Ⅴ |
| SKB - 5 | 310 | 15 | 375 | 53 | 5 | 35 | 305 | (259) | 62 | 13 | 9 | M12 | 237 | Ⅵ |
| SKB - 5.5 | 360 | 15 | 425 | 53 | 5 | 35 | 355 | (259) | 62 | 13 | 9 | M16 | 262 | Ⅶ |
| A | B | C | D | E | F | G | H | I | J | K | L | N | Fig. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKB - 6 | 400 | 16 | 470 | 63 | 5 | 35 | 569 | (259) | 62 | 13 | 9 | M16 | 2 | Ⅷ |
| SKB - 7 | 450 | 16 | 520 | 63 | 5 | 35 | 619 | (281) | 62 | 13 | 9 | M16 | 2 | |
| SKB - 8 | 530 | 20 | 600 | 63 | 5 | 35 | 699 | (298) | 62 | 13 | 9 | M16 | 2 | |
| SKB - 9 | 580 | 20 | 600 | 68 | 5 | 35 | 699 | (303) | 62 | 13 | 9 | M20 | 4 |

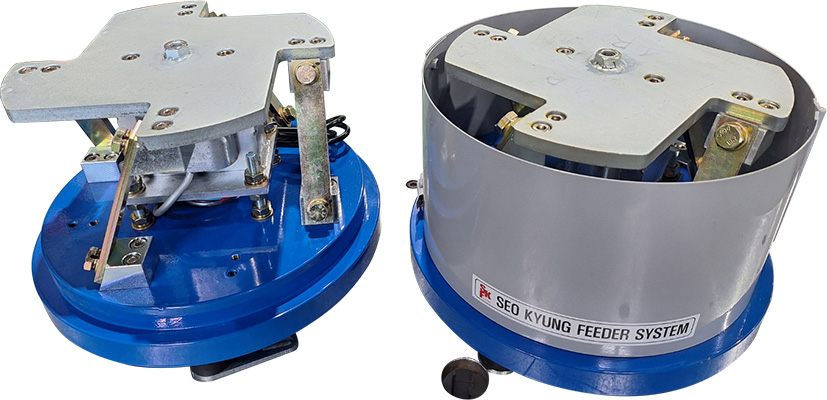

특별형 볼 피더

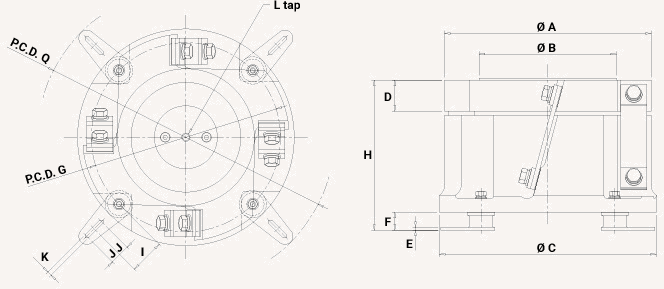

치수
| A | B | C | D | E | F | G | H | I | J | K | L | Q | Fig. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKB - 150 | 150 | 100 | 168 | 27.5 | 3 | 16 | 146 | 136.5 | 35 | 10 | 7 | M8 | 256 | Ⅰ |
| SKB - 200 | 200 | 149.5 | 225 | 32 | 4.5 | 21.5 | 194 | 182 | 46 | 15 | 7 | M12 | 337 | Ⅱ |
| SKB - 300 | 300 | 199 | 315 | 45 | 4 | 26 | 275 | 218 | 51 | 15 | 7 | M12 | 430.5 | Ⅲ |
