Controller

일반형 컨트롤러

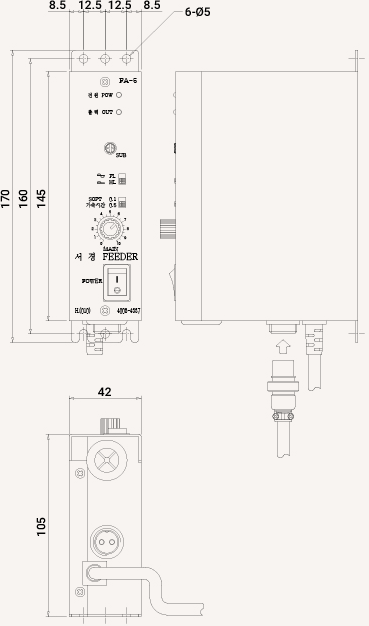

외형도

사양

모델명 SKC-PA-5 SKC-PC-5 PA-5 PC-5
환경사양 사용온도 0 ~ 55℃
사용습도 10 ~ 90% 이슬맺힘 주의
전기사양 전원전압 AC110 ~ 220V, 50 ~ 60Hz 변경없음 변경
상수 1
정격용량 5A
휴즈용량 5A
출력사양 제어방식 위상제어
제어소자 TRIAC
운전사양 정지방법 메인전원 OFF 제어신호 사용
Soft Start 0.1 / 0.5초 0~3초 선택 가변

이상 점검표

이상 점검 분류 이상 예상
전원 이상 전원표시 미점등
  • 메인입력 전원
  • 내장 휴즈
  • 전원 스위치
  • 전원트랜스(PC-5)
출력 이상 출력표시 점등
  • 출력 콘넥트
  • 피더코일 선로
  • TRIAC & DIAC (PC-5)
출력표시 미점등
  • TRIAC & DIAC (PC-5)
  • 제어신호 및 B/H 연동 제어신호 (PC-5)
출력이 급격이 커질 때
  • 메인 불륨 확인
  • DIAC 확인 (PA-5)
메인볼륨 조절중 진동은 있으나 약할 때
  • 전파/반파(FL/HL) 스위치 확인

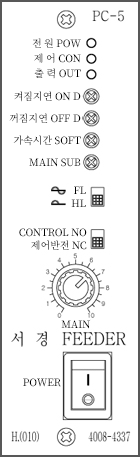

기능 및 작동 설명

  1. 표시램프
    • 전원 POW : 전원 입력 상태를 표시 (DC12V로 램프 ON)
    • 제어 CON : 외부 ON/OFF 제어신호를 표시 (신호 ON 시 램프 ON)
    • 출력 OUT : 전압 출력 상태를 표시 (출력 ON 시 램프 ON)
  2. 설정 볼륨
    • 켜짐 지연 ON D : 운전 상태가 되고 운전을 시작하기까지의 지연시간 (0~10초)
    • 꺼짐 지연 OFF D : 정지 상태가 되고 정지를 시작하기까지의 지연시간 (0~10초)
    • 가속시간 SOFT : 운전을 시작하고 출력 설정치에 도달하기까지의 지연시간 (0~5초)
    • MAIN SUB : 메인 보조 볼륨, 메인인 볼륨과 직렬로 설치되어 출력 상한치를 설정
  3. HL / FL : 반파(HL) / 전파(FL) 선택 스위치
    • HL : 입력 AC 전원의 위상각을 상각 또는 하각 중 한쪽만 제어하여 출력
    • FL : 입력 AC 전원의 위상각을 상단 위상 및 하단 위상 모두를 제어하여 출력
  4. NC / NO : 외부 제어신호의 입력 상태를 반전
    • NC : 제어신호 입력 시 피더 정지
    • NO : 제어신호 입력 시 피더 운전
  5. MAIN : 출력전압 설정 볼륨 (진동기 세기 조정)
  6. POWER : 메인 전원 ON / OFF 스위치

결선도

결선도

메인단자 결선방법

SKC-PA-5, PC-5 SKC-FC, NF
  • R, T : AC 전원 입력 단자
  • E : 접지
  • U, W : 출력 단자 피더 코일 연결
  • SOL : 솔밸브 메인전원 출력
  • AC-IN : 메인전원 입력
  • E : 접지
  • LOAD : 피더 진동기 연결

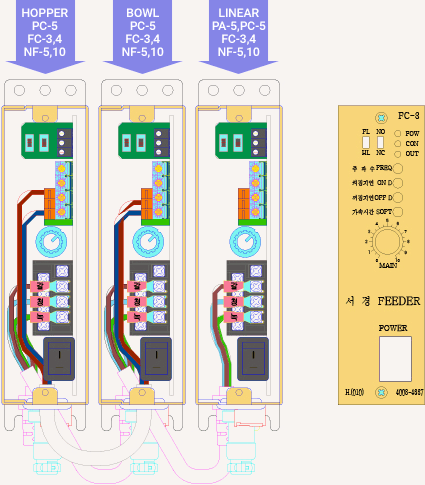

호퍼, 볼 연동제어 설명 및 결선 방법

볼 피더 정지 시 / 호퍼 피더 정지 요구 시 사용됩니다.
  • H 단자 : 비상 정지 입력으로 0V와 H 단자 간을 단락하면 제어신호 상태에 상관없이 피더는 정지합니다. 호퍼 피더에서 연결하며 볼 피더의 정지 신호로 OFF D 타이머 경과 후 정지합니다.
  • B 단자 : 피더 정지 신호로 B와 0V 단자 간에 TR 오픈 콜렉트 출력 단자입니다. 볼 피더에서 연결합니다.
  • OV 단자 : 공통 단자

제어단자 설명 및 결선방법

피더를 ON / OFF 제어하는 제어신호 단자

+12 : +12V 전원 출력 단자 (외부전원 공급 금지)
근접 및 DC 센서를 사용할 때 센서 공급용 전기이며 필요시 사용합니다.
IN : 제어신호 인력 단자
NPN 선택 시 IN 과 0V 단자 간에 쇼트로 제어신호가 입력됩니다.
PNP 선택 시 IN과 +12 단자 간에 쇼트로 제어신호가 입력됩니다.
0V : 공통 단자
제어신호 커넥트는 분리형입니다.

센서에서 사용되는 색상

  • DC+ : 갈색 · 적색
  • OUT : 흑색 · 백색
  • OV : 청색 · 흑색

광센서의 경우 사용 색 외 백색은 NO/NC 기능선인 경우 0V에 접속합니다. (센서 결선도 확인 필요)

3선식 센서 (DC 10V~30V) 2선식 센서 (DC 10V~30V) 접점 및 TR (NPN 선택) 접점 및 TR (PNP 선택)

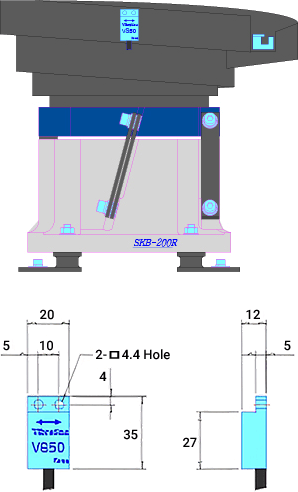

진동센서 설치방법

진동센서로 피더의 진동을 감지하여 설정된 진동을 일정하게 유지
설치방법
  1. 진동센서에 표시된 화살표 방향과 진동기 진동방향과 같은 방향으로 설치합니다.
  2. 설치 위치는 무관하나 피더의 진동 변화를 감지할 수 있는 위치에 설치합니다.
  3. 진동센서를 피더에 설치 후 조절기 명판을 열어 기판 본체 상단에 있는 콘넥트에 접속합니다.
  4. 전압 및 주파수 설정 완료 5초 후에 정진폭 기능이 작동합니다.

주파수형 컨트롤러

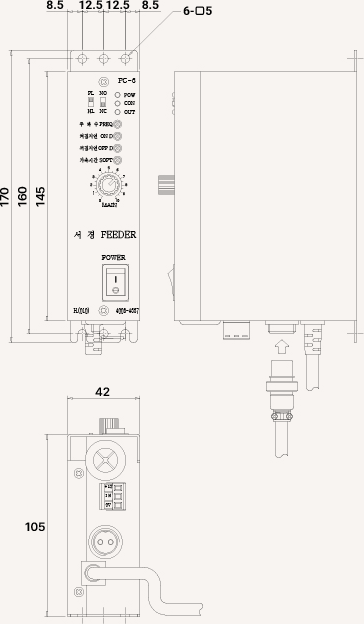

외형도

사양

모델명 SKC-FC-3 SKC-FC-4 공통
환경사양 사용온도 0 ~ 55℃
사용습도 10 ~ 90% 이슬맺힘 주의
전기사양 전원전압 AC100 ~ 250V , 50 ~ 60Hz 자동
최대전류 3A 4A 자동차단
방열판온도 70℃이상정지 자동복귀
출력사양 제어방식 주파수 설정, 전압 제어
제어소자 FET
출력전압 10%~100%
가변주파수 40Hz ~ 220Hz
운전사양 운전방법 제어신호 사용(센서 및 접점)
시간설정 0 ~ 10초
연동제어 볼피더 / 호퍼피더
특기사양 정 전압 자동
정 진폭 진동센서 설치, 설정진동 자동유지 자동

이상 점검표

이상 점검 분류 이상 예상
전원 이상 전원표시 미점등
  • 메인입력 전원
  • 내장 휴즈
  • 전원 스위치
  • 전원트랜스(PC-5)
출력 이상 출력표시 점등
  • 출력 콘넥트
  • 피더코일 선로
  • TRIAC & DIAC (PC-5)
출력표시 미점등
  • TRIAC & DIAC (PC-5)
  • 제어신호 및 B/H 연동 제어신호 (PC-5)
출력이 급격이 커질 때
  • 메인 불륨 확인
  • DIAC 확인 (PA-5)
메인볼륨 조절중 진동은 있으나 약할 때
  • 전파/반파(FL/HL) 스위치 확인

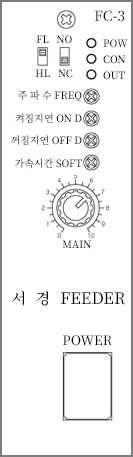

기능

  1. 표시램프
    • POW : 전원 입력 상태를 표시 (DC12V로 램프 ON)
    • CON : 외부 ON/OFF 제어신호를 표시 (신호 ON 시 램프 ON)
    • OUT : 전압 출력 상태를 표시 (출력 ON 시 램프 ON)
  2. 설정 볼륨
    • 주파수 FREQ : 출력 주파수를 설정 (40~220㎐)
    • 켜짐 지연 ON D : 운전 상태가 되고 운전을 시작하기까지의 지연시간 (0~10초)
    • 꺼짐 지연 OFF D : 정지 상태가 되고 정지를 시작하기까지의 지연시간 (0~10초)
    • 가속시간 SOFT : 운전을 시작하고 출력 설정치에 도달하기까지의 지연시간 (0~5초)
  3. HL(반파) / FL(wjsvk) : 주파수 FREQ 볼륨의 설정범위를 선택
    • HL : 40~110㎐
    • FL : 80~220㎐
  4. NC / NO : 외부 제어신호의 입력 상태를 반전
    • NC : 제어신호 입력 시 피더 정지
    • NO : 제어신호 입력 시 피더 운전
  5. MAIN : 출력전압 설정 볼륨 (진동기 세기 조정)
  6. POWER : 메인 전원 ON / OFF 스위치
  7. RELAY (A/B) : 릴레이 동작을 반전하여 SOL 단자에 전원을 출력
    • 솔 밸브를 피더가 ON 상태에서 동작할 건지 OFF 상태에서 동작할 건지 선택
    • A : 피더가 동작할 때 솔 밸브 전기가 출력
    • B : 피더가 정지할 때 솔 밸브 전기가 출력
  8. SENSOR (NPN/PNP) : 제어신호 극성을 선택
    • NPN 및 PNP 센서 사용시 센서의 사양에 따라 선택하여 사용
    • NPN : IN 단자와 0V 단자를 쇼트
    • PNP : IN 단자와 +12 단자를 쇼트

작동설명

제어방법
메인 전원은 상시 공급하여 두고 제어 신호로 피더를 ON / OFF 제어합니다.
주파수 설정방법
  1. 피더를 운전 상태로 하고 메인 볼륨을 4 내지 5 정도로 합니다.
  2. 주파수 FREQ 볼륨을 0에서 10까지 돌려봅니다. 진동의 변화를 확인하면서 돌립니다.
  3. HL / FL 선택 스위를 반대로 선택하고 2번 과정을 다시 합니다.
  4. 진동이 가장 좋은 곳으로 HL / FL 스위치 및 주파수 볼륨을 설정합니다.
  5. 메인 볼륨으로 진동의 세기를 설정합니다.
  6. 설정을 마친 후 주파수 볼륨을 좌우로 미세하게 조정하여 미세조정을 합니다.
주파수 설정
피더에 가장 적합한 주파수를 조절기에서 공급하기 위하여 주파수 볼륨으로 출력 주파수를 설정합니다. 또 피더는 판 스프링, 무게, 전압 등에 의하여 공진 주파수가 약간 변화합니다. 사용 중 진동이 변하면 메인 볼륨보다 먼저 주파수 볼륨을 미세조정하여 봅니다.
주의사항
운전중 출력 (LOAD) 선은 개방하지 마십시오.

결선도

결선도

메인단자 결선방법

SKC-PA-5, PC-5 SKC-FC, NF
  • R, T : AC 전원 입력 단자
  • E : 접지
  • U, W : 출력 단자 피더 코일 연결
  • SOL : 솔밸브 메인전원 출력
  • AC-IN : 메인전원 입력
  • E : 접지
  • LOAD : 피더 진동기 연결

호퍼, 볼 연동제어 설명 및 결선 방법

볼 피더 정지 시 / 호퍼 피더 정지 요구 시 사용됩니다.
  • H 단자 : 비상 정지 입력으로 0V와 H 단자 간을 단락하면 제어신호 상태에 상관없이 피더는 정지합니다. 호퍼 피더에서 연결하며 볼 피더의 정지 신호로 OFF D 타이머 경과 후 정지합니다.
  • B 단자 : 피더 정지 신호로 B와 0V 단자 간에 TR 오픈 콜렉트 출력 단자입니다. 볼 피더에서 연결합니다.
  • OV 단자 : 공통 단자

제어단자 설명 및 결선방법

피더를 ON / OFF 제어하는 제어신호 단자

+12 : +12V 전원 출력 단자 (외부전원 공급 금지)
근접 및 DC 센서를 사용할 때 센서 공급용 전기이며 필요시 사용합니다.
IN : 제어신호 인력 단자
NPN 선택 시 IN 과 0V 단자 간에 쇼트로 제어신호가 입력됩니다.
PNP 선택 시 IN과 +12 단자 간에 쇼트로 제어신호가 입력됩니다.
0V : 공통 단자
제어신호 커넥트는 분리형입니다.

센서에서 사용되는 색상

  • DC+ : 갈색 · 적색
  • OUT : 흑색 · 백색
  • OV : 청색 · 흑색

광센서의 경우 사용 색 외 백색은 NO/NC 기능선인 경우 0V에 접속합니다. (센서 결선도 확인 필요)

3선식 센서 (DC 10V~30V) 2선식 센서 (DC 10V~30V) 접점 및 TR (NPN 선택) 접점 및 TR (PNP 선택)

진동센서 설치방법

진동센서로 피더의 진동을 감지하여 설정된 진동을 일정하게 유지
설치방법
  1. 진동센서에 표시된 화살표 방향과 진동기 진동방향과 같은 방향으로 설치합니다.
  2. 설치 위치는 무관하나 피더의 진동 변화를 감지할 수 있는 위치에 설치합니다.
  3. 진동센서를 피더에 설치 후 조절기 명판을 열어 기판 본체 상단에 있는 콘넥트에 접속합니다.
  4. 전압 및 주파수 설정 완료 5초 후에 정진폭 기능이 작동합니다.
