㈜서경 Feeder SystemLinear Feeder
- 특징
- Inline Feeder(직진 피더)는 Bowl Feeder에서 공급되는 부품을 수평으로 일정 자세, 일정 방향으로 공급시켜 주는 피더입니다.
- 전자석과 글래스 화이버로 만든 판 스프링에 의해 더욱 안정되게 이송할 수 있습니다.

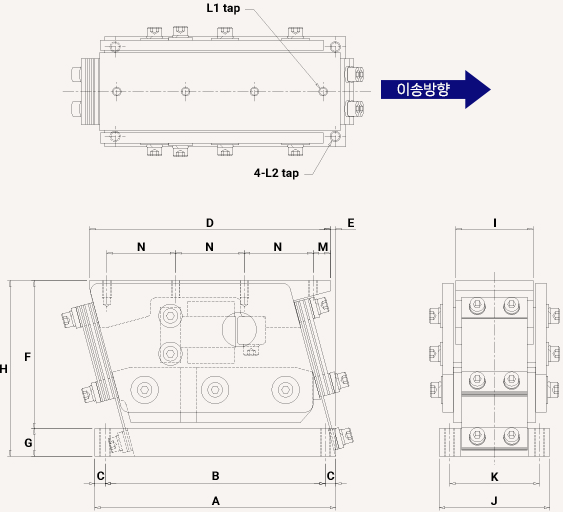

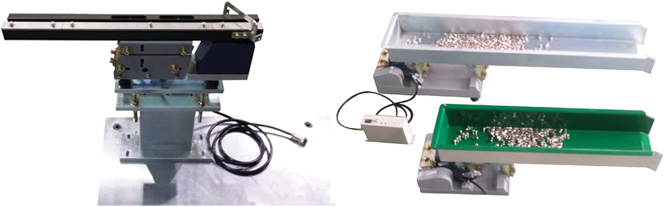

일반형 직진 피더
치수
| A | B | C | D | E | F | G | H | I | J | K | L1 | M | N | L2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKL - 0 | 100 | 90 | 5 | 100 | 2 | 60 | 12 | 72 | 32 | 45 | 36 | 3-M4 | 10 | 40X2 | M5 |
| SKL - 1 | 140 | 128 | 6 | 140 | 3 | 86 | 16 | 102 | 45 | 64 | 52 | 4-M5 | 10 | 40X3 | M6 |
| SKL - 2 | 192 | 176 | 8 | 192 | 4 | 118 | 22 | 140 | 62 | 88 | 70 | 4-M6 | 15 | 52X3 | M8 |

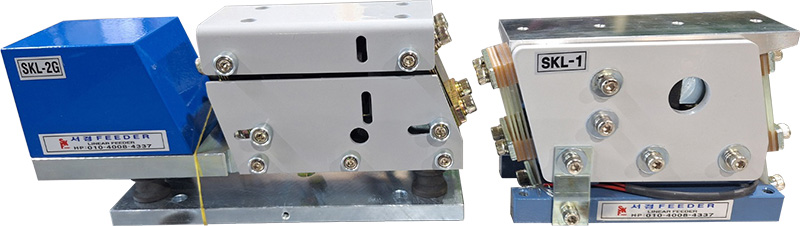

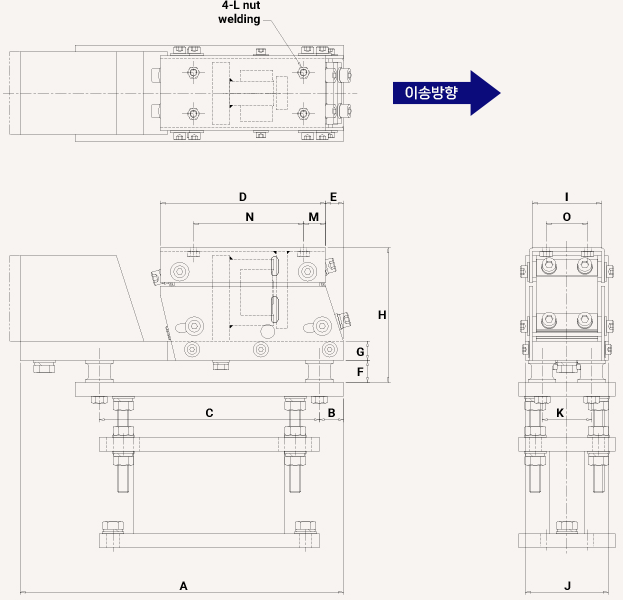

특별형 직진 피더
치수
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | LO | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SKL - 1G | 165 | 12.5 | 110 | 90 | 10 | 15 | 10 | (76) | 35 | 전35 | 26 | M4 | 12 | 60 | 20 |
| 후45 | |||||||||||||||
| SKL - 2G | 235 | 17.5 | 160 | 120 | 13 | 16 | 14 | (98) | 50 | 전50 | 36 | M5 | 16 | 80 | 30 |
| 후60 | |||||||||||||||
| SKL - 3G | 335 | 25 | 220 | 160 | 18 | 16 | 18 | (132) | 70 | 전70 | 50 | M6 | 20 | 110 | 50 |
| 후80 |
